Verarbeitung - EUROTIS Flanscherstellung

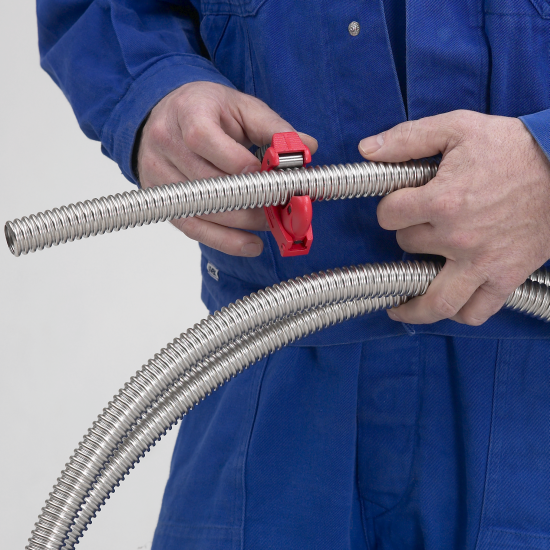

1. Wellrohr am geraden spannungslosen Stück auf Maß zuschneiden. Beim Zuschneiden unbedingt auf einen sauberen Schnitt achten!
1. Wellrohr am geraden spannungslosen Stück auf Maß zuschneiden. Beim Zuschneiden unbedingt auf einen sauberen Schnitt achten!

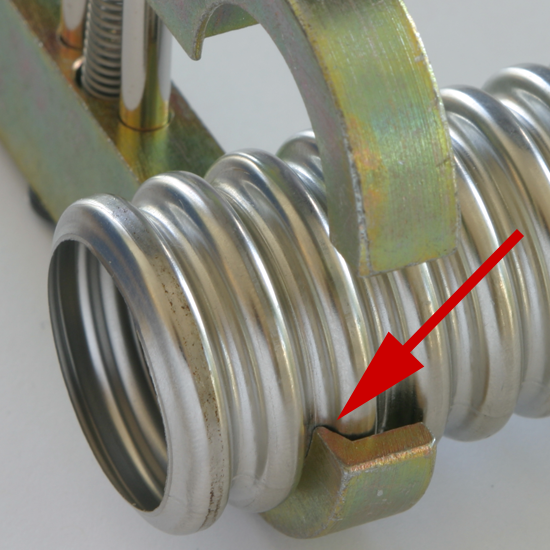

2. Rohrklemme mit der glatten Seite zur Rohröffnung ansetzen, die Nase der Rohrklemme muss nach vorne zeigen!
2. Rohrklemme mit der glatten Seite zur Rohröffnung ansetzen, die Nase der Rohrklemme muss nach vorne zeigen!

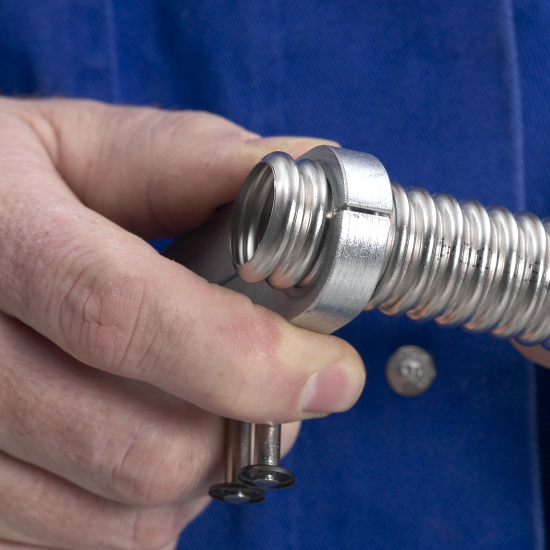

3. Es müssen genau 2 Wellen gestaucht werden! Überwurfmutter nicht vergessen!!
3. Es müssen genau 2 Wellen gestaucht werden! Überwurfmutter nicht vergessen!!

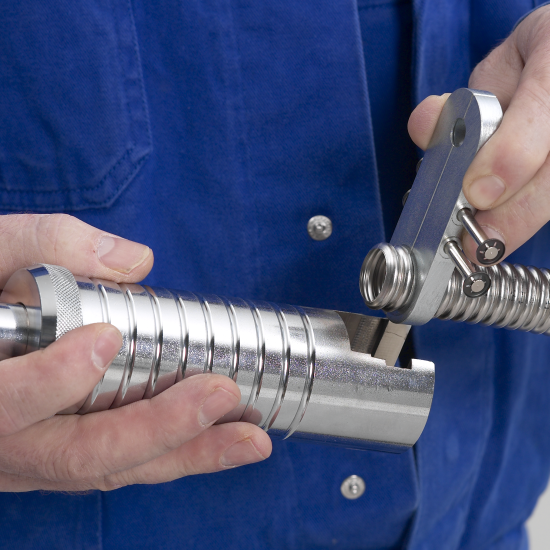

4. Rohrklemme in das Flanschtool einsetzen...
4. Rohrklemme in das Flanschtool einsetzen...

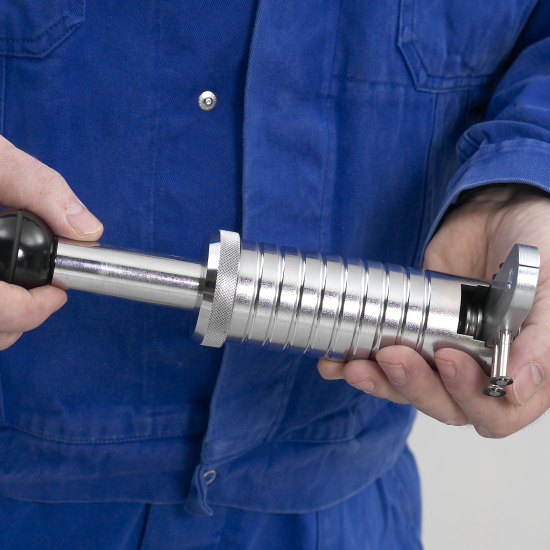

5. ...mehrfach so fest schlagen, das eine glatte Dichtfläche entsteht...
5. ...mehrfach so fest schlagen, das eine glatte Dichtfläche entsteht...

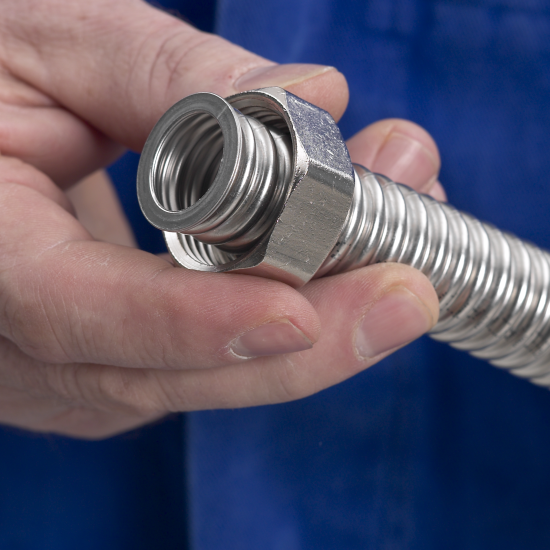

6. ...erledigt!Einlegeringe werden nicht benötigt!
6. ...erledigt!

Einlegeringe werden nicht benötigt!

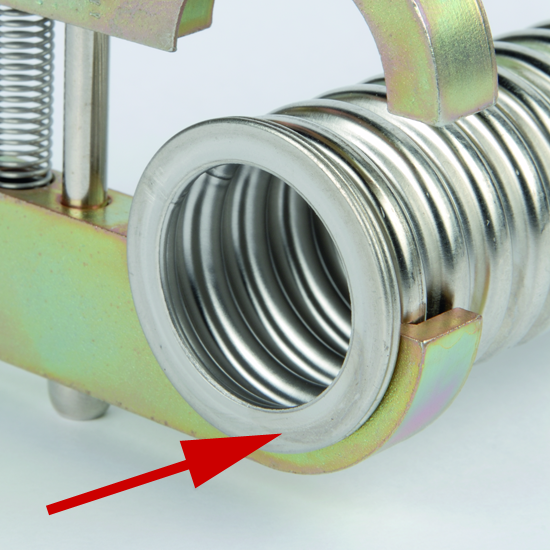

7.
7. "so muss es aussehen!"

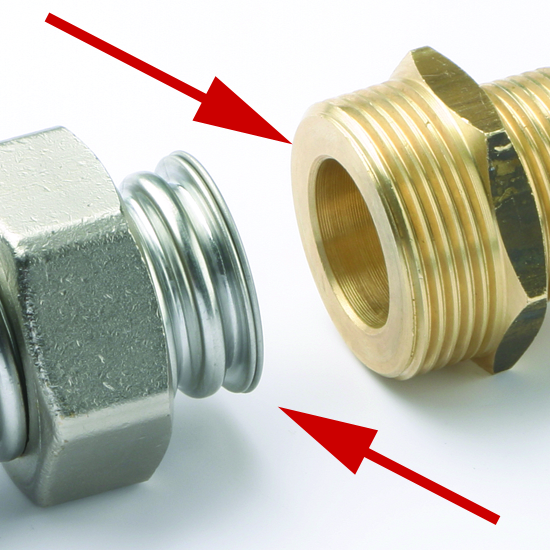

8. Es ist undedingt darauf zu achten, dass beim Gegenstück eine ausreichende und glatte Dichtfläche vorhanden ist.
8. Es ist undedingt darauf zu achten, dass beim Gegenstück eine ausreichende und glatte Dichtfläche vorhanden ist.

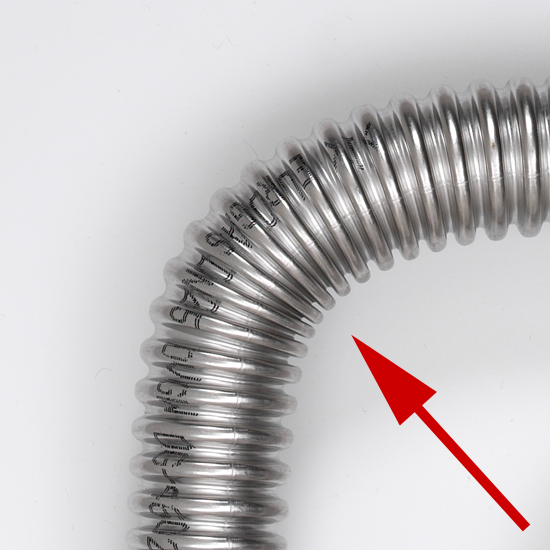

9. Bei einem Biegeradius 2 x AD können Biegungen von 0° bis 180° in jeder Richtung vorgenommen werden.
9. Bei einem Biegeradius 2 x AD können Biegungen von 0° bis 180° in jeder Richtung vorgenommen werden.

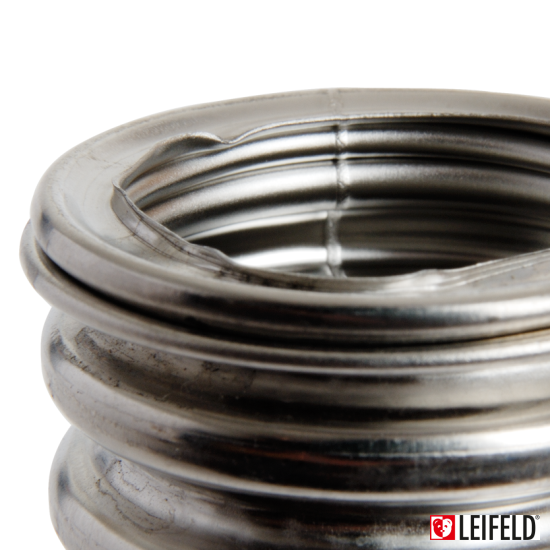

Achtung!!! So nicht!!!Der Flansch muss unbedingt glatt und eben sein.
Achtung!!! So nicht!!!
Der Flansch muss unbedingt glatt und eben sein.

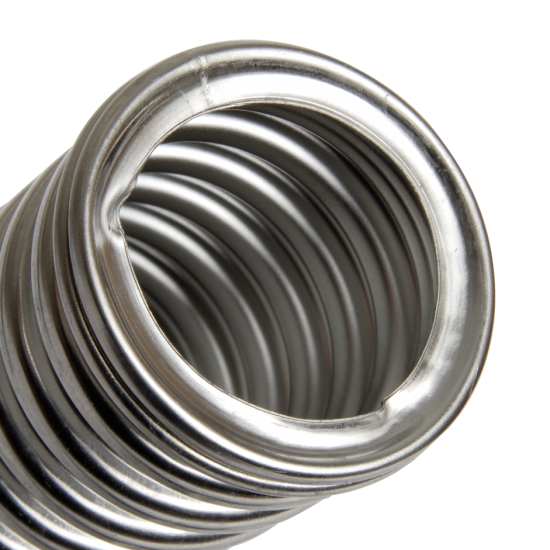

Achtung!!! So nicht!!!Der Flansch muss unbedingt glatt und eben sein.
Achtung!!! So nicht!!!
Der Flansch muss unbedingt glatt und eben sein.

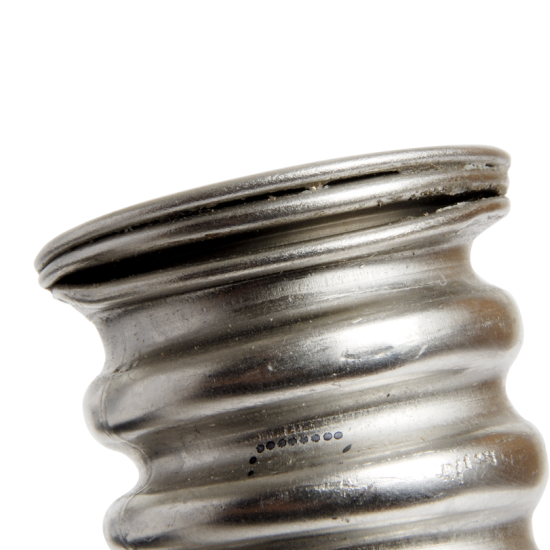

Achtung!!! So nicht!!!Es durfen nur 2 Wellen gestaucht werden.
Achtung!!! So nicht!!!
Es durfen nur 2 Wellen gestaucht werden.
